A válvula de retenção deve ser instalada na tubulação de recalque, logo após a saída da bomba e antes de curvas, registros ou desníveis, sempre respeitando o sentido do fluxo indicado no corpo da peça. Em caixas d’água, ela fica no trecho vertical de subida. Essa posição evita o retorno de água, protege a bomba e prolonga a vida útil de todo o sistema.
Saber que a válvula de retenção impede o retorno de água já não é suficiente para garantir um sistema hidráulico eficiente. O ponto onde essa peça é instalada muda completamente o resultado prático. Uma válvula de boa qualidade, posicionada no local errado, perde parte da sua função e pode até acelerar o desgaste da bomba.
Este guia aprofunda exatamente esse ponto: onde instalar uma válvula de retenção hidráulica em diferentes tipos de sistema, como reconhecer a posição correta da válvula de retenção, quais erros de instalação mais comprometem o desempenho e como saber se a peça está funcionando como deveria. Ao final, você terá clareza para instalar, revisar ou orientar a instalação com segurança.
O que acontece quando a válvula de retenção é instalada no local errado?
Quando a instalação de válvula de retenção hidráulica é feita em um ponto inadequado, o efeito mais comum é o retorno de água pela tubulação assim que a bomba desliga. Isso gera o golpe de aríete, um impacto de pressão que castiga conexões, registros e a própria bomba.
Outro efeito frequente é a válvula não fechar por completo. Isso acontece quando ela é instalada muito distante da bomba, em trechos com turbulência excessiva causada por curvas próximas, ou em posição que não respeita a gravidade e o sentido natural do fluxo.
Há ainda o caso da válvula instalada ao contrário. Quando isso ocorre, o sistema simplesmente não recalca água, ou recalca com esforço muito maior do que o necessário, sobrecarregando o motor da bomba.
Em resumo, o local errado transforma um componente de proteção em um ponto de fragilidade do sistema.

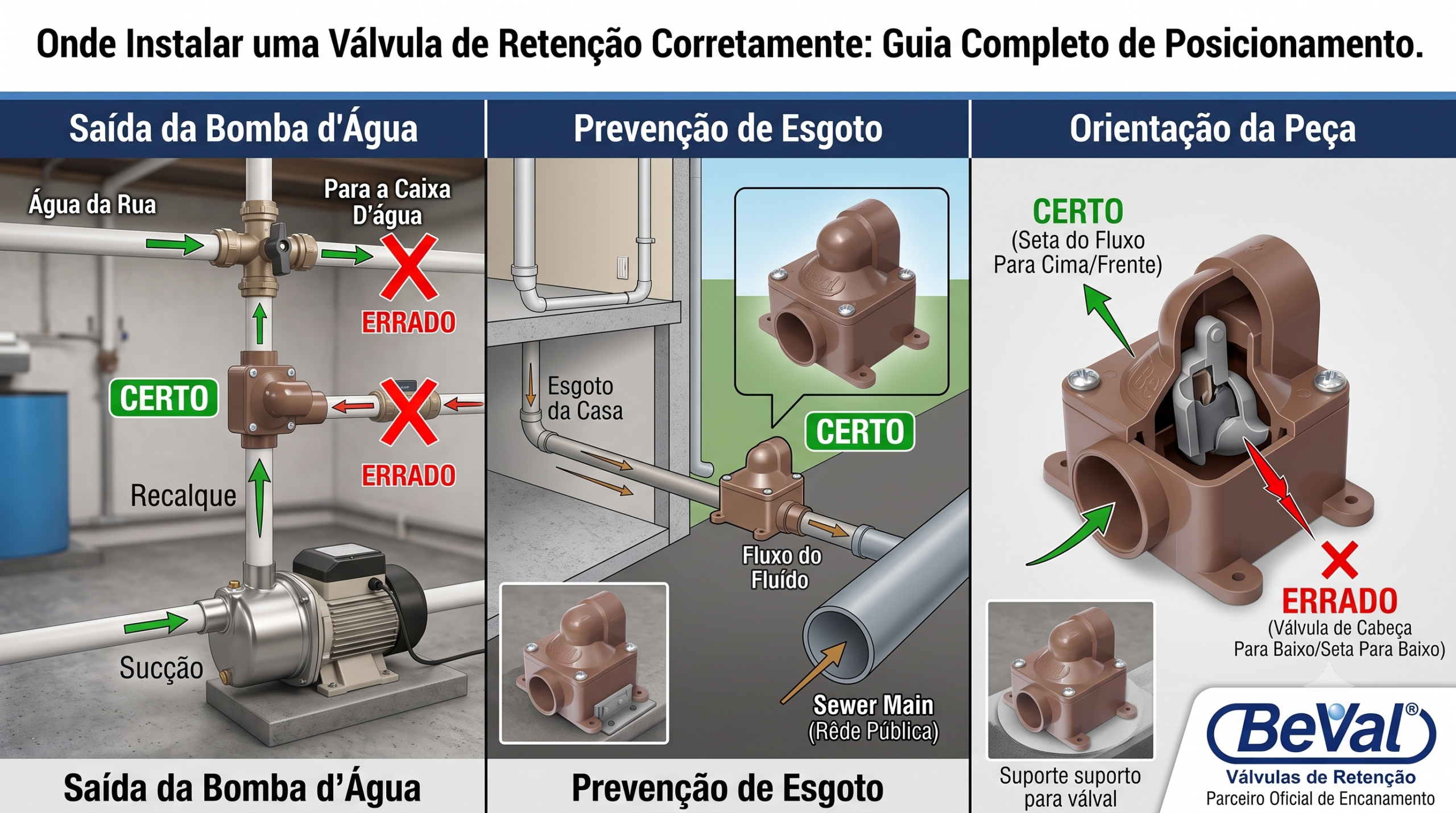

Onde instalar uma válvula de retenção corretamente?
A posição correta é na tubulação de recalque, imediatamente após a saída da bomba, antes de qualquer registro, curva acentuada ou trecho de subida mais longo. Esse posicionamento garante que a válvula controle o fluxo assim que ele sai do equipamento, evitando que a coluna de água pressione a bomba no momento em que ela é desligada.
Em sistemas mais longos, também é comum posicionar uma válvula de retenção em pontos intermediários da tubulação, especialmente quando há grande diferença de altura entre a captação e o reservatório final. Esse cuidado divide a coluna de água em segmentos menores, reduzindo a pressão que a válvula precisa suportar em cada trecho.
A válvula deve ficar antes ou depois da bomba?
A válvula de retenção deve ficar depois da bomba, na linha de recalque, nunca na sucção. Colocá-la na sucção (antes da bomba) restringe a entrada de água e pode causar cavitação, um fenômeno que forma bolhas de vapor dentro da bomba e desgasta o rotor rapidamente.
A exceção ocorre em poços profundos, onde uma válvula de pé, um tipo específico de válvula de retenção, é instalada na extremidade submersa da tubulação de sucção para manter a coluna de água escorvada. Esse é um uso técnico particular e não deve ser confundido com a instalação padrão na linha de recalque.
Como identificar o sentido correto da instalação?
Toda válvula de retenção Beval traz uma seta indicativa gravada no corpo da peça, apontando o sentido em que a água deve fluir. Essa seta precisa coincidir exatamente com a direção do fluxo de recalque, do ponto de captação em direção ao reservatório de destino.
Antes de fixar a tubulação, vale conferir visualmente essa seta duas vezes. Um erro de sentido só costuma ser percebido depois que o sistema é ligado e a água simplesmente não sobe, o que gera retrabalho evitável.
A posição da válvula influencia no funcionamento?
Sim, e de forma direta. A posição determina a velocidade com que o obturador interno da válvula fecha após a interrupção do fluxo. Quanto mais próxima da bomba, mais rápido esse fechamento acontece, o que reduz o impacto do golpe de aríete.
Válvulas instaladas muito longe da fonte de pressão tendem a fechar de forma mais lenta, permitindo que um volume maior de água retorne antes do fechamento completo. Esse pequeno intervalo de tempo é suficiente para gerar ruído, vibração e desgaste prematuro das conexões.
É possível instalar uma válvula de retenção na vertical?
Sim, a maioria das válvulas de retenção utilizadas em sistemas prediais e residenciais, incluindo os modelos de disco articulado como os fabricados pela Beval, foi projetada para funcionar tanto na horizontal quanto na vertical, desde que o sentido do fluxo seja respeitado.
Modelos com mola de fechamento costumam ter maior flexibilidade de posicionamento, inclusive em trechos verticais com fluxo descendente. Já modelos que dependem apenas da gravidade para fechar exigem atenção redobrada quando instalados na vertical, já que a orientação errada compromete o fechamento do obturador.
Em quais sistemas hidráulicos a válvula de retenção deve ser instalada?
A válvula de retenção em tubulação aparece em praticamente todo sistema que movimenta água por meio de bombeamento. Os três cenários mais comuns no dia a dia de instaladores e proprietários de imóveis são caixas d’água, sistemas de bombeamento geral e poços artesianos.
Onde instalar válvula de retenção em caixas d’água?
A válvula de retenção na caixa d’água deve ser instalada no trecho de tubulação que sobe até o reservatório, logo na saída da bomba de recalque, antes da entrada de água na caixa. Essa posição impede que, ao desligar a bomba, toda a coluna de água armazenada na tubulação escoe de volta para a cisterna ou poço.
Em residências e pequenos condomínios, esse é o ponto de instalação mais comum e também o que mais gera dúvidas, já que muitos instaladores posicionam a válvula próxima à entrada da caixa, e não próxima à bomba. O correto é priorizar a proximidade com a bomba, mesmo que isso signifique um trecho maior de tubulação sem proteção intermediária.
Onde instalar válvula de retenção em sistemas de bombeamento?
Na válvula de retenção na bomba hidráulica, o ponto de instalação ideal é o primeiro trecho reto da tubulação de recalque, respeitando uma distância mínima que evite turbulência excessiva vinda diretamente da saída do rotor. Fabricantes de bombas costumam recomendar um pequeno trecho reto antes da válvula, geralmente equivalente a algumas vezes o diâmetro da tubulação.
Em sistemas com múltiplas bombas operando em paralelo, cada bomba deve ter sua própria válvula de retenção individual, instalada antes do ponto onde as linhas se encontram. Isso evita que uma bomba desligada permita o retorno de água através da bomba que está em operação, o que sobrecarregaria o equipamento parado.
Onde instalar válvula de retenção em poços artesianos?
Em poços artesianos, a válvula de retenção costuma ser instalada em dois pontos estratégicos. O primeiro é na base da tubulação de sucção, como válvula de pé, garantindo que a coluna de água permaneça escorvada mesmo com a bomba desligada. O segundo é na saída da bomba submersa ou na cabeça do poço, protegendo a rede de distribuição contra o retorno de água armazenada em profundidade.
Como poços artesianos costumam ter colunas de água mais longas e pressões mais elevadas, é comum a instalação de válvulas intermediárias ao longo da tubulação, especialmente em poços com mais de 40 ou 50 metros de profundidade. Essa decisão depende de projeto técnico específico e da vazão do sistema.
Como evitar retorno de água utilizando a válvula corretamente?
Evitar o retorno de água depende de três fatores combinados: posição correta, sentido correto e dimensionamento adequado da válvula para o diâmetro e a vazão da tubulação. Uma válvula subdimensionada, mesmo bem posicionada, pode não fechar com a velocidade necessária para impedir o refluxo.
Também é importante considerar a compatibilidade entre o material da válvula e o fluido transportado. Em sistemas de água potável, válvulas em PVC ou latão, como as fabricadas pela Beval, atendem bem à maioria das aplicações residenciais e comerciais. Já em sistemas industriais com fluidos agressivos ou temperaturas elevadas, a escolha do material exige avaliação técnica específica.
Erros mais comuns durante a instalação
Alguns erros se repetem com frequência em obras residenciais e comerciais:
- Instalar a válvula com o sentido do fluxo invertido, ignorando a seta indicativa gravada no corpo da peça.
- Posicionar a válvula muito distante da bomba, aumentando o risco de golpe de aríete.
- Instalar a válvula logo após uma curva de 90 graus, o que gera turbulência e prejudica o fechamento uniforme do obturador.
- Utilizar uma válvula com diâmetro incompatível com a tubulação, forçando conexões e reduções desnecessárias.
- Não prever acesso para manutenção futura, dificultando limpeza ou substituição da peça.
Boas práticas de instalação
Instaladores experientes costumam seguir algumas recomendações que aumentam a durabilidade do sistema. Manter um trecho reto de tubulação antes e depois da válvula favorece o fluxo laminar e reduz o desgaste do obturador interno. Utilizar vedação adequada nas conexões rosqueadas evita vazamentos que, com o tempo, comprometem a pressão do sistema.
Também é recomendável instalar a válvula em um ponto acessível, sem revestimento definitivo por cima, já que qualquer válvula de retenção pode eventualmente precisar de inspeção ou troca. Prever esse acesso durante o projeto evita quebra de alvenaria no futuro.
Como saber se a válvula foi instalada corretamente?
O teste mais simples é observar o comportamento da bomba ao ser desligada. Se houver um ruído seco de impacto na tubulação, conhecido como golpe de aríete, é sinal de que a válvula não está posicionada de forma ideal ou não está fechando corretamente.
Outro indicativo é o tempo que a bomba leva para voltar a pressurizar o sistema após ser religada. Se esse tempo aumentar progressivamente, pode haver perda de escorva causada por retorno de água, o que aponta para falha na válvula ou na sua posição.
Em sistemas prediais, síndicos e responsáveis por manutenção também podem observar o consumo de energia da bomba. Um aumento no número de acionamentos, sem mudança no padrão de uso da água, costuma indicar que o sistema está perdendo pressão entre um ciclo e outro, muitas vezes por conta de uma válvula de retenção ineficiente.
Quando é necessário substituir ou reposicionar uma válvula?
A substituição costuma ser necessária quando surgem vazamentos na própria válvula, ruído constante durante o funcionamento ou dificuldade visível da bomba para manter a pressão. Em válvulas de PVC, o tempo médio de vida útil varia conforme a qualidade da água e a frequência de uso, mas sinais de desgaste no obturador ou na vedação interna já justificam a troca preventiva.
O reposicionamento entra em pauta quando uma reforma hidráulica altera o traçado da tubulação, quando a bomba é substituída por um modelo com vazão diferente, ou quando problemas recorrentes de golpe de aríete indicam que a posição original nunca foi adequada. Nesses casos, vale reavaliar todo o trecho de recalque, e não apenas trocar a peça pelo mesmo ponto.
Como escolher a válvula de retenção ideal para cada aplicação?
A escolha depende do diâmetro da tubulação, da vazão do sistema, do tipo de instalação (horizontal ou vertical) e do uso residencial, comercial ou industrial. Para instalações residenciais e prediais de pequeno e médio porte, válvulas de retenção em PVC, como os modelos da linha Beval, oferecem boa relação entre custo, resistência e facilidade de instalação com conexões roscáveis ou soldáveis.
Em aplicações comerciais com maior vazão, como sistemas de incêndio ou irrigação de grandes áreas, costuma-se recomendar válvulas de maior diâmetro e materiais mais robustos, como latão ou ferro fundido, dimensionadas conforme a norma técnica aplicável ao projeto.
Quais normas técnicas devem ser consideradas na instalação?
No Brasil, a instalação de sistemas hidráulicos prediais segue principalmente a NBR 5626, que trata de instalações prediais de água fria, e a NBR 5622, referente a bombas centrífugas utilizadas nesses sistemas. Ambas orientam critérios de dimensionamento, proteção contra golpe de aríete e posicionamento de dispositivos de retenção.
Projetos de maior porte, como sistemas de combate a incêndio, seguem normas específicas adicionais, incluindo instruções técnicas do Corpo de Bombeiros de cada estado. Nesses casos, a definição do ponto de instalação da válvula costuma fazer parte do projeto hidráulico assinado por um profissional habilitado.
Quando procurar orientação técnica?
Vale buscar apoio de um profissional especializado sempre que o sistema envolver múltiplas bombas, grandes diferenças de altura entre captação e reservatório, ou histórico recorrente de golpe de aríete mesmo após ajustes simples. Também é recomendável consultar um técnico antes de trocar a bomba por um modelo de vazão diferente, já que isso pode exigir revisão de todo o dimensionamento da tubulação e da válvula de retenção.
Para dúvidas pontuais sobre modelo, diâmetro ou material mais adequado à aplicação, o próprio fabricante costuma ser uma fonte confiável de orientação técnica.
Como a Beval pode ajudar na escolha da válvula ideal?
Com mais de 14 anos dedicados exclusivamente ao desenvolvimento e fabricação de válvulas de retenção hidráulicas, a Beval acompanha de perto os desafios reais de instaladores, síndicos e profissionais da construção civil na hora de definir o ponto certo de instalação. Essa experiência prática, somada a um portfólio que cobre diferentes diâmetros e aplicações, permite indicar o modelo mais adequado para cada tipo de sistema, seja residencial, comercial ou industrial.
Peças como a válvula de retenção Beval 25 PVC, com corpo resistente e conexões que facilitam a instalação no trecho de recalque, exemplificam esse cuidado com o detalhe técnico que faz diferença na prática, desde a fabricação até o funcionamento no dia a dia do sistema hidráulico.
Perguntas frequentes sobre onde instalar a válvula de retenção
A válvula de retenção pode ser instalada em qualquer posição da tubulação?
Não. Ela deve respeitar o sentido do fluxo indicado no corpo da peça e, preferencialmente, ficar próxima à saída da bomba, na linha de recalque, para reduzir o risco de golpe de aríete.
É necessário instalar mais de uma válvula de retenção no mesmo sistema?
Em sistemas com múltiplas bombas em paralelo ou colunas de água muito longas, sim. Cada bomba deve ter sua própria válvula, e trechos intermediários podem receber válvulas adicionais conforme a altura do sistema.
A válvula de retenção substitui o registro de gaveta?
Não. A válvula de retenção controla o sentido do fluxo automaticamente, enquanto o registro permite o fechamento manual da tubulação para manutenção. As duas peças cumprem funções complementares.
Qual a distância ideal entre a bomba e a válvula de retenção?
O ideal é manter a válvula no primeiro trecho reto disponível após a saída da bomba, sem curvas ou reduções entre os dois pontos, respeitando as recomendações do fabricante da bomba quanto ao trecho reto mínimo.
A válvula de retenção pode ser instalada horizontalmente?
Sim, a maioria dos modelos residenciais e prediais, incluindo os modelos Beval, funciona tanto na horizontal quanto na vertical, desde que o sentido do fluxo seja respeitado.
Como saber se a válvula está instalada ao contrário?
O sinal mais claro é a ausência ou redução drástica de vazão após a instalação, já que o fluxo tenta passar no sentido oposto ao permitido pelo obturador interno.
A posição errada da válvula pode danificar a bomba?
Sim. O golpe de aríete causado por uma válvula mal posicionada gera picos de pressão que, com o tempo, comprometem vedações, rolamentos e outros componentes internos da bomba.
Existe um local padrão para instalar a válvula em todo tipo de sistema?
Não existe um ponto único válido para todos os casos. A recomendação geral é próxima à bomba, na linha de recalque, mas o dimensionamento final depende da altura, vazão e configuração específica de cada sistema hidráulico.
