A água que circula por uma tubulação não se movimenta de forma aleatória. Em grande parte das instalações hidráulicas, ela precisa seguir um caminho específico, sempre no mesmo sentido, para que bombas, reservatórios e equipamentos funcionem como foram projetados. Esse comportamento tem nome técnico: fluxo unidirecional da água.
Entender como esse fluxo se estabelece, o que pode interrompê-lo e quais consequências surgem quando a água muda de direção é fundamental para quem projeta, instala ou mantém sistemas hidráulicos. É também um conhecimento que a Beval desenvolveu ao longo de 14 anos dedicados ao segmento de válvulas de retenção, acompanhando de perto os desafios reais de campo.
O que é o fluxo unidirecional da água?
O fluxo unidirecional descreve a condição na qual a água percorre um trajeto definido, de um ponto de origem até um ponto de destino, sem possibilidade de inverter esse trajeto. Em termos práticos, significa que a água entra por um lado da tubulação e sai pelo outro, sem retornar.
Esse conceito parece simples, mas sustenta o funcionamento de sistemas de abastecimento, recalque, irrigação, aquecimento e diversas aplicações industriais. Quando o sentido do fluxo é respeitado, cada componente da instalação trabalha dentro das condições para as quais foi calculado.
A ausência desse controle abre espaço para o que se chama de refluxo, ou seja, o retorno da água pelo caminho já percorrido. É justamente esse fenômeno que motiva a existência de componentes específicos para garantir a direção correta do fluxo.
Qual a diferença entre fluxo normal e refluxo?
O fluxo normal segue a direção prevista no projeto hidráulico, geralmente da fonte de pressão em direção ao consumo. O refluxo, por outro lado, ocorre quando a água volta pelo trajeto original, geralmente por causa de uma queda de pressão momentânea ou pela ausência de um ponto de bloqueio.
Enquanto o fluxo normal mantém a integridade do sistema, o refluxo pode carregar impurezas, misturar água de diferentes origens ou submeter equipamentos a esforços para os quais não foram projetados.
O que determina o sentido do fluxo da água?
O sentido do fluxo é resultado direto da diferença de pressão entre dois pontos de um sistema. A água sempre se movimenta da região de maior pressão para a região de menor pressão, buscando o equilíbrio.
Em uma instalação com bomba, por exemplo, a pressão gerada empurra a água para frente, no sentido desejado. Quando essa pressão diminui, seja por desligamento da bomba, variação na rede ou queda de energia, o equilíbrio se rompe e a água pode passar a se mover no sentido oposto.
Outros fatores também influenciam esse comportamento, como a diferença de altura entre pontos da tubulação, chamada de carga hidráulica, e eventuais variações bruscas de vazão, conhecidas como golpe de aríete.
Como a pressão influencia o fluxo da água?
A pressão atua como a força motriz do sistema. Quando estável e direcionada, ela mantém o fluxo unidirecional da água. Quando instável, cria condições para que a água inverta o sentido, especialmente em pontos onde não existe nenhum tipo de bloqueio contra o retorno.
O que faz a água retornar em uma tubulação?
O retorno da água costuma estar relacionado a mudanças bruscas nas condições de pressão do sistema. Entre as causas mais comuns estão o desligamento de bombas, a queda de energia elétrica, variações na rede de abastecimento e diferenças de altura entre pontos da instalação.
Em sistemas de recalque, por exemplo, quando a bomba para de funcionar, a coluna de água que já estava em movimento tende a voltar pelo mesmo caminho, empurrada pela própria gravidade ou pela pressão remanescente do sistema.
Esse comportamento é natural do ponto de vista físico. O problema não está no fato de a água poder retornar, mas na ausência de um mecanismo que impeça esse retorno quando ele é indesejado.
O que acontece quando a água flui no sentido contrário?
Quando o fluxo unidirecional é rompido, a água passa a se mover em direção contrária à prevista no projeto. Isso pode causar mistura entre fluidos de diferentes qualidades, sobrecarga em componentes como bombas e medidores, e perda de eficiência em todo o sistema.
Quais problemas podem surgir quando a água retorna pela tubulação?
O refluxo não é apenas uma questão teórica. Ele gera consequências práticas que afetam diretamente o desempenho e a segurança da instalação. Entre as mais relevantes estão:
- contaminação da água, quando o retorno permite contato com fluidos de qualidade inferior ou reservatórios distintos;
- danos a bombas e equipamentos, causados por esforços mecânicos para os quais não foram dimensionados;
- perda de pressão e eficiência energética em todo o sistema hidráulico;
- desgaste prematuro de tubulações, conexões e outros componentes da instalação.
O refluxo da água pode prejudicar equipamentos hidráulicos?
Sim. Bombas, medidores e outros componentes são projetados para operar em uma direção específica de fluxo. Quando a água inverte o sentido, esses equipamentos podem sofrer esforços mecânicos anormais, reduzindo sua vida útil e, em alguns casos, provocando falhas.

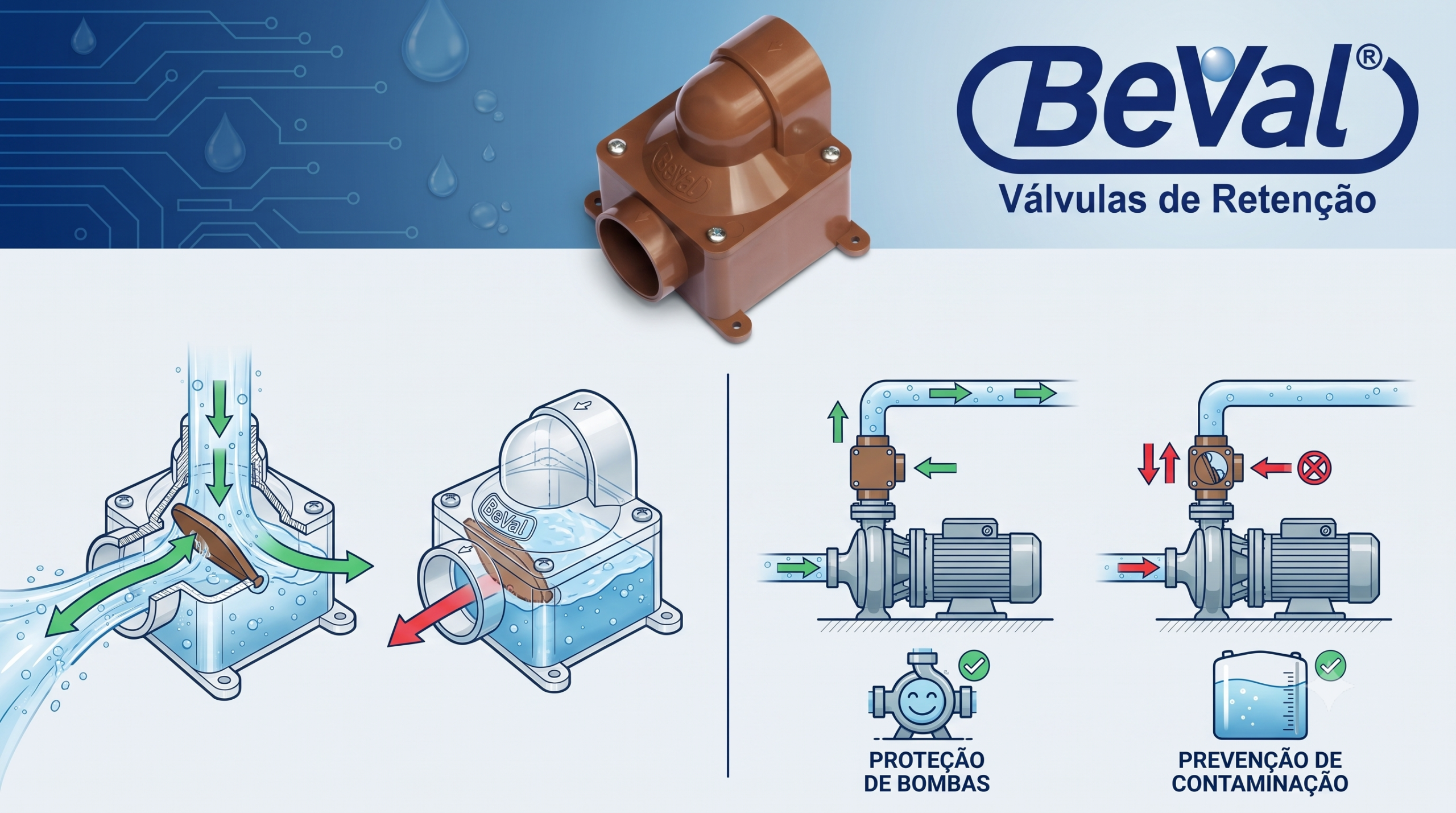

Como a válvula de retenção hidráulica ajuda a controlar o fluxo?
É neste ponto que a válvula de retenção hidráulica se torna relevante. Sua função é permitir que a água passe livremente em um sentido e bloquear qualquer tentativa de retorno pelo sentido oposto.
O princípio de funcionamento é mecânico. Enquanto a pressão favorece o fluxo no sentido correto, o mecanismo interno da válvula permanece aberto. No momento em que a pressão se inverte, esse mecanismo se fecha automaticamente, interrompendo o caminho da água antes que o refluxo se estabeleça.
Esse comportamento automático é o que torna a válvula de retenção um componente estratégico para garantir o fluxo unidirecional da água em diferentes tipos de instalação, sem depender de intervenção manual constante.
Como a válvula de retenção impede o retorno da água?
A válvula de retenção impede o retorno da água por meio de um obturador interno, que pode assumir diferentes formatos conforme o modelo. Esse obturador se move de acordo com a pressão do sistema, permanecendo aberto durante o fluxo normal e se fechando assim que identifica tendência de inversão.
Onde uma válvula de retenção pode ser utilizada?
O controle do sentido do fluxo é relevante em diversos contextos, o que explica a ampla utilização das válvulas de retenção. Entre as aplicações mais frequentes estão sistemas de recalque de água, instalações de bombeamento, redes de irrigação, sistemas de aquecimento e processos industriais que envolvem múltiplos pontos de captação ou distribuição.
Em qualquer situação onde exista risco de queda de pressão, desligamento de equipamentos ou diferença de altura entre pontos da instalação, o controle do sentido do fluxo tende a ser especialmente importante.
Quais sinais podem indicar problemas no controle do fluxo?
Ruídos incomuns na tubulação, variações inesperadas de pressão, presença de ar no sistema e desempenho reduzido de bombas são sinais que costumam indicar falhas no controle do sentido do fluxo. Esses indícios merecem atenção, já que podem apontar para ausência ou mau funcionamento de um dispositivo de retenção.
O que considerar ao escolher uma válvula de retenção para um sistema hidráulico?
A escolha adequada do componente influencia diretamente a eficácia do controle do fluxo. Alguns fatores costumam orientar essa decisão, entre eles o tipo de fluido transportado, a pressão de operação do sistema, o diâmetro da tubulação e as características específicas da instalação, como orientação horizontal ou vertical.
Modelos diferentes de válvulas de retenção respondem de formas distintas a essas variáveis. Por isso, a especificação correta depende de uma análise técnica do sistema, e não apenas da escolha de um componente genérico.
A experiência acumulada em projetos reais costuma ser determinante nesse processo, já que permite identificar particularidades que nem sempre estão evidentes apenas na documentação técnica da instalação.
Como evitar o retorno da água em uma instalação hidráulica?
Evitar o refluxo depende de uma combinação entre projeto adequado, dimensionamento correto dos componentes e manutenção periódica do sistema. A presença de uma válvula de retenção bem especificada é um dos elementos centrais dessa estratégia, mas não o único.
Também é importante considerar a compatibilidade entre os componentes do sistema, o monitoramento de variações de pressão e a revisão periódica de pontos críticos da instalação, especialmente em sistemas com bombeamento intermitente.
Por que o fluxo unidirecional da água é importante para o sistema como um todo?
Manter o fluxo unidirecional da água preserva a integridade de toda a instalação hidráulica. Isso significa menos desgaste de equipamentos, maior estabilidade de pressão, redução de riscos de contaminação e melhor aproveitamento energético do sistema.
Sistemas que respeitam essa direção tendem a apresentar operação mais previsível e menor necessidade de manutenções corretivas ao longo do tempo. É um cuidado que impacta diretamente a durabilidade de bombas, tubulações e demais componentes envolvidos.
Perguntas frequentes sobre fluxo unidirecional da água
O que significa fluxo unidirecional da água?
Significa que a água se movimenta em um único sentido dentro de uma tubulação ou sistema, sem retornar pelo caminho já percorrido. Esse controle evita contaminação, perda de pressão e desgaste de equipamentos, sendo essencial em sistemas de recalque, irrigação e abastecimento.
Como saber se um sistema hidráulico tem problema de refluxo?
Sinais como ruídos anormais na tubulação, quedas repentinas de pressão, presença de ar no sistema e desempenho reduzido das bombas podem indicar refluxo. Nesses casos, é recomendável avaliar o funcionamento das válvulas de retenção instaladas.
Toda instalação hidráulica precisa de controle do sentido do fluxo?
Não necessariamente todas, mas a maioria dos sistemas que envolvem bombeamento, diferença de altura ou múltiplos pontos de conexão se beneficia desse controle. A necessidade específica depende das características de cada projeto hidráulico.
A válvula de retenção sozinha resolve o problema do refluxo?
Em muitos casos ela é o componente central da solução, mas sua eficácia depende de especificação correta, instalação adequada e compatibilidade com as demais características do sistema hidráulico em questão.
O fluxo unidirecional influencia o consumo de energia do sistema?
Sim. Quando o sentido do fluxo é mantido de forma estável, o sistema opera com menos esforço, o que contribui para maior eficiência energética. Já o refluxo tende a gerar sobrecarga e perdas de desempenho ao longo do tempo.
